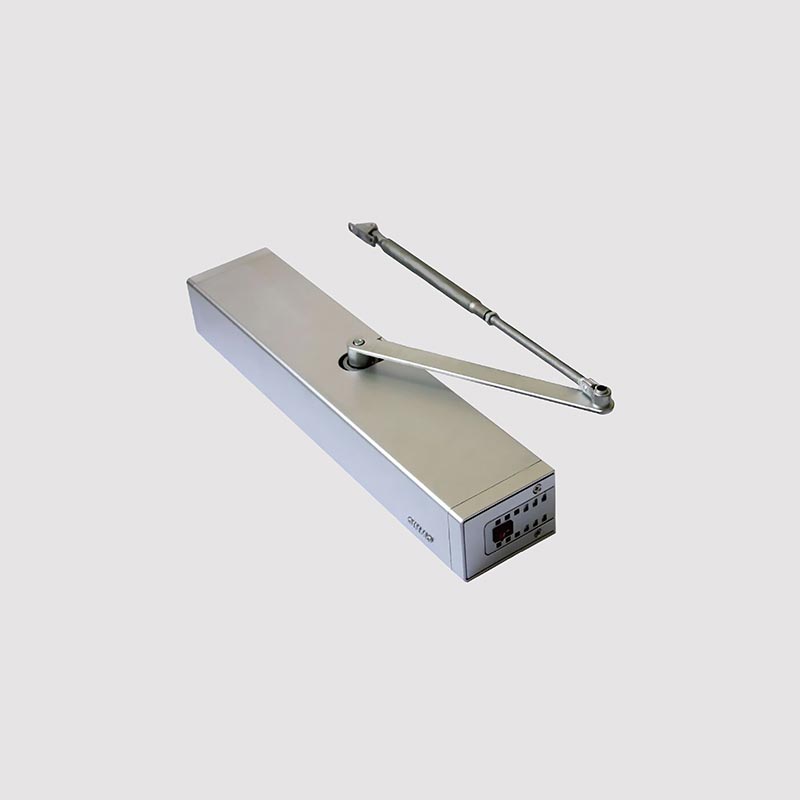

Opérateur de pivotement automatique de 300 kg

OWNIC est un fabricant basé en Chine capable de fournir des opérateurs de balançoire automatiques de 300 kg de haute qualité. Comparé au modèle de 150 kg, cet opérateur de porte battante offre des performances supérieures en termes de résistance au vent, de fonctionnement à haute fréquence et de contrôle de couple élevé, ce qui le rend parfaitement adapté aux systèmes de portes industrielles.

Données techniques :

Comment fonctionne l'opérateur pivotant automatique de 300 kg ?

1. Signal de déclenchement : L'ouverture de la porte peut être déclenchée par diverses méthodes, telles que des capteurs infrarouges ou micro-ondes, des boutons poussoirs manuels, des systèmes de contrôle d'accès, etc.

2. Traitement du système de contrôle : Dès réception d'un signal, le contrôleur évalue l'entrée, vérifie que les conditions d'ouverture sont remplies et émet une commande pour activer le système d'entraînement.

3. Bras mécanique entraîné par moteur : le moteur haute puissance s'active et, en utilisant un mécanisme de réduction pour produire un couple stable, entraîne le bras mécanique ou le système de liaison en mouvement.

4. Processus d'ouverture de la porte : Le bras mécanique pousse la porte pour qu'elle tourne autour de ses charnières, l'ouvrant à un angle prédéfini. Ce processus utilise un mécanisme de « démarrage progressif » pour éviter les à-coups soudains, garantissant ainsi que même une porte lourde de 300 kg s'ouvre en douceur.

5. Maintien de l'état ouvert : La porte reste en position ouverte pendant une durée spécifique, réglable.

6. Processus de fermeture automatique : Le système de contrôle émet une commande pour fermer la porte ; le moteur inverse la direction et la porte se ferme lentement pour éviter les claquements ou les chocs, garantissant ainsi un fonctionnement sûr même avec des portes lourdes.

Quelles sont les méthodes d'installation d'un opérateur de porte battante automatique de 300 kg ?

En raison des exigences spécifiques liées au déplacement de panneaux de porte lourds, l'opérateur de porte battante automatique de 300 kg impose des exigences élevées en matière de structures d'installation, de répartition de la charge et d'agencement spatial. Il existe trois méthodes d'installation principales, chacune adaptée à différentes conditions architecturales, types de portes et exigences de conception ; pendant la phase de consultation du projet, nous analyserons votre situation spécifique et vous fournirons des recommandations personnalisées.

I. Type de liaison monté sur le dessus

Pour les opérateurs de portes battantes, il s’agit de la méthode d’installation la plus courante et la plus flexible. L'unité motrice principale est montée sur le mur ou sur une poutre directement au-dessus du linteau de la porte. Un bras de liaison à haute résistance se connecte à l'arbre de sortie du moteur à une extrémité, tandis que l'autre extrémité est articulée sur la partie supérieure du vantail de porte. Le vantail de porte tourne autour de ses charnières d'origine, éliminant ainsi le besoin de remplacer les pivots de porte existants.

Avantages :

Facile à rénover : ne nécessite aucune modification du sol, ce qui le rend idéal pour améliorer les bâtiments existants.

Entretien facile : l'unité principale est exposée, permettant une inspection et une réparation sans retirer la porte.

Coût réduit : ne nécessite aucun composant intégré ni travail de génie civil complexe.

Exigences d'installation :

Le linteau supérieur de la porte doit être construit en béton solide ou en acier ; les charpentes en acier de faible épaisseur sont strictement interdites. La hauteur libre doit être ≥ 2 100 mm et les trous de montage pour le bras de liaison doivent être pré-percés dans la partie supérieure du vantail de porte.

II. Type à engrenages monté sur le dessus

Si votre projet exige une grande précision ou un haut niveau d’étanchéité à l’air, nous pouvons recommander cette méthode d’installation. Le moteur et le réducteur sont intégrés dans l’ensemble pivot supérieur. Le vantail de porte est monté via des charnières porteuses spécialisées installées dans des supports de pivot supérieur et inférieur ; le moteur entraîne directement l'arbre de pivotement supérieur, faisant ainsi tourner tout le vantail de la porte.

Avantages :

Fonctionnement fluide : aucun bras de liaison oscillant garantit que le vantail de la porte reste stable et sans oscillation.

Excellente étanchéité à l'air : Couramment utilisé dans les salles blanches et les laboratoires ; en combinaison avec des bandes d'étanchéité, il atteint un haut degré d'étanchéité à l'air.

Simplicité esthétique : aucun bras de liaison exposé ne donne une apparence visuelle plus propre et plus épurée.

Répartition supérieure de la charge : le poids de la porte est partagé entre les pivots supérieur et inférieur, prolongeant ainsi la durée de vie des charnières.

Exigences d'installation :

Nécessite la construction d’une nouvelle ouverture de porte ou une rénovation structurelle complète de l’ouverture existante. Une plaque de base pour la douille de pivot inférieure doit être encastrée dans le sol et une plaque d'acier porteuse doit être encastrée dans la structure supérieure. Le vantail lui-même nécessite une ouverture centrale découpée sur mesure pour accueillir l'arbre de pivotement supérieur. Cette méthode doit être abordée avec prudence dans les projets de rénovation impliquant des structures existantes et peut ne pas être recommandée dans de tels cas.

III. Système hydraulique enterré

Il s'agit d'une solution dissimulée conçue pour les environnements commerciaux haut de gamme dépourvus d'éléments structurels aériens. Le vérin hydraulique et le moteur sont intégrés dans un boîtier encastré au sol ; une tige de poussée s'étend vers le haut à partir du sol pour se connecter au bord inférieur du vantail de la porte, faisant pivoter la porte vers l'extérieur depuis sa base lors de l'ouverture.

Avantages :

Complètement dissimulé : aucun équipement visible n'est présent au-dessus, préservant ainsi l'intégrité esthétique de la façade du bâtiment.

Convient aux structures sans poutres : Idéal pour les espaces comportant des murs-rideaux en verre ou des plafonds suspendus en plaques de plâtre.

Sens de l'occasion amélioré : Fréquemment utilisé pour les entrées des magasins de détail de luxe, des musées et des villas privées afin de créer un effet cérémonial grandiose.

Exigences d'installation :

La surface du sol nécessite des travaux de creusement et de pré-encastrement ; la surface finie doit subir un traitement imperméabilisant pour éviter la corrosion causée par l'accumulation d'eau. En cas de dysfonctionnement, le capot d'accès doit être soulevé pour effectuer la maintenance, ce qui peut s'avérer relativement gênant. De plus, ce système impose des exigences strictes en matière de planéité et de planéité du sol. Si votre projet accorde une priorité particulièrement élevée à l’esthétique – et à condition que les conditions du site soient compatibles – cette méthode d’installation constitue un excellent choix.

FAQ

Q : Quelle est la différence fondamentale dans les principes de fonctionnement entre un opérateur de porte battante de 300 kg et un modèle de 150 kg ?

R : La logique opérationnelle de base est identique ; cependant, la redondance matérielle diffère considérablement.

Moteur : Le moteur de l'opérateur de porte battante automatique de 300 kg présente une puissance de sortie plus élevée et des dissipateurs thermiques plus épais.

Matériau des engrenages : L'unité de 300 kg nécessite des engrenages entièrement usinés avec précision en acier pour résister à d'immenses forces de cisaillement.

Résistance du ressort : lorsqu'il est équipé d'une fonction de fermeture de porte, la pression du ressort de rappel interne dans l'opérateur de porte battante de 300 kg est 2 à 3 fois supérieure à celle des unités standard.

Q : Pourquoi la vitesse d'ouverture de l'opérateur de porte battante de 300 kg semble-t-elle relativement lente ?

R : Cela est dû à la gestion de l’énergie physique cinétique ; si une porte de 300 kg se déplaçait trop rapidement, l'énergie cinétique qu'elle génère présenterait un risque important pour la sécurité.

Les unités robustes donnent la priorité à la stabilité opérationnelle sous un couple élevé, plutôt qu'à une vitesse pure, pour garantir la capacité de s'arrêter instantanément à tout moment du déplacement de la porte.
